| Información técnica

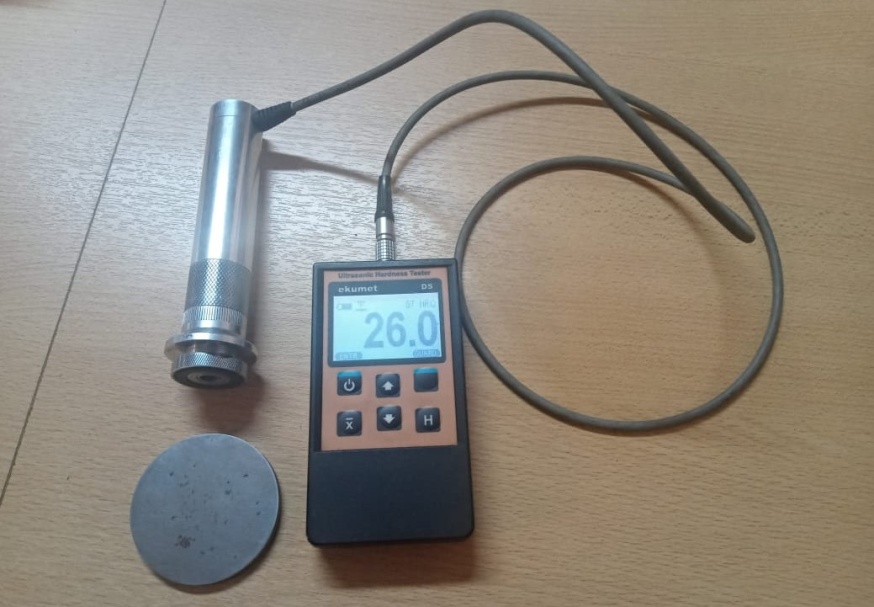

Consideraciones sobre la medición de dureza:
El resultado de una medición de dureza depende de varios factores que deben tenerse en cuenta para que el valor sea correcto y repetible.
Para especificar la dureza de una superficie en la que hay una capa nitrurada o nitrocarburada es necesario considerar que la capa varía su dureza en forma gradual a través del espesor; normalmente tiene un valor máximo en la superficie y va disminuyendo hasta alcanzar la dureza del material base.

Por otro lado, los métodos de medición por penetración, como Rockwell y Vickers, en sus diferentes escalas, se basan en la deformación plástica que produce en la superficie un penetrador determinado: cono, bolilla o pirámide. El penetrador se apoya sobre la superficie de manera gradual hasta un valor de carga determinado y durante un tiempo prefijado. A estas condiciones debe agregarse la geometría de la superficie: plana o con una curvatura determinada; si se trata de una pieza de poco espesor (chapa) también puede verse afectado el valor.

La terminación de la superficie, grado de mecanizado o rugosidad también pueden afectar el resultado.
Si se utilizan escalas con cargas elevadas,por ejemplo HRC 150 kg, el penetrador puede atravesar toda la capa nitrurada y el valor medidoprobablemente sea inferior al medido cuando se utiliza otra escala donde se aplica una carga menor.
Por lo dicho, cuando se especifica un valor de dureza debe tenerse en cuenta el método a utilizar en su determinación, el cual además de tener en cuenta lo anterior, debe ser compatible principalmente, con el espesor de la capa a caracterizar.
Recomendamos especificar las durezas en escala Vickers 1kg o Rockwell HR15N, ya que estas permiten obtener valores más reales de la dureza sobre la superficie.
Los valores indicados en la tabla siguiente son solo orientativos y válidos para todo lo relacionado con el diseño básico, en consecuencia si hay dudas recomendamos consultar a IONAR preparar la especificación de forma correcta.
